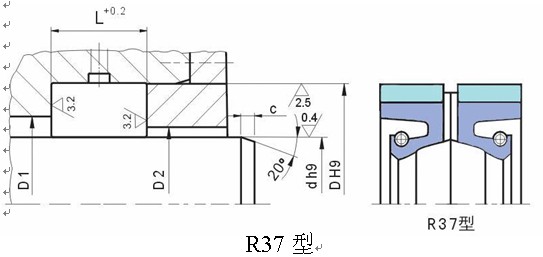

| R37型夹布油封结构图 |
|
1.特点
纤维加强径向油封主要安装在有较大密封直径的机件和装置上，例如钻机、轧钢机、造纸机、船舶以及重型机械。现已广泛应用在各种旋转轴上，以密封各种润滑油、润滑脂、水及其它流体。拉伸弹簧增加密封唇对旋转轴的径向力。R37在其外径上已有环形槽，这样省去了在密封槽上加工润滑槽的麻烦。
2.材料使用温度在100°C以下的选用丁腈橡胶和丁腈胶夹布；使用温度在180°C以下的可以选用氟橡胶和氟橡胶夹布。
3.性能可靠结实的夹紧部；恒定的径向力；高度耐磨；安装方便；密封效果好。
4.表面质量光洁度 Rt(μm) Ra (μm)旋转轴表面 ≤ 4 ≤0.6 沟槽侧面和底面 ≤16 ≤4 |
订货号 |
d |
D |
L |
D1 |
D2 |
C |
R37 001600 |
160 |
200 |
18 |
180 |
167 |
8 |
R37 001700 |
170 |
210 |
18 |
190 |
177 |
8 |
R37 001750 |
175 |
215 |
16 |
195 |
182 |
8 |
R37 001800 |
180 |
210 |
14 |
195 |
185 |
8 |
R37 001850 |
185 |
225 |
16 |
205 |
192 |
8 |
R37 002000 |
200 |
230 |
14 |
215 |
205 |
8 |
R37 002200 |
220 |
250 |
16 |
235 |
225 |
10 |
R37 102200 |
220 |
260 |
16 |
240 |
227 |
10 |
R37 002300 |
230 |
260 |
16 |
245 |
235 |
10 |
R37 102300 |
230 |
270 |
16 |
250 |
237 |
10 |
R37 002350 |
235 |
265 |
15 |
250 |
240 |
10 |
R37 002450 |
245 |
285 |
16 |
265 |
252 |
10 |
R37 002500 |
250 |
280 |
16 |
265 |
255 |
10 |
R37 102500 |
250 |
290 |
16 |
270 |
257 |
10 |
R37 002550 |
255 |
290 |
16 |
272.5 |
260 |
10 |
R37 002600 |
260 |
300 |
14 |
280 |
267 |
10 |
R37 002700 |
270 |
310 |
18 |
290 |
277 |
10 |
R37 002750 |
275 |
315 |
18 |
295 |
282 |
10 |
R37 002900 |
290 |
334 |
20 |
312 |
297 |
10 |
R37 003000 |
300 |
340 |
16 |
320 |
307 |
10 |
R37 103000 |
300 |
344 |
20 |
322 |
307 |
10 |
R37 003200 |
320 |
360 |
17.7 |
340 |
327 |
10 |
R37 103200 |
320 |
364 |
20 |
342 |
327 |
10 |
R37 003250 |
325 |
375 |
22.5 |
350 |
333 |
10 |
R37 003300 |
330 |
374 |
20 |
352 |
337 |
10 |
R37 003450 |
345 |
389 |
20 |
367 |
352 |
10 |
R37 003500 |
350 |
394 |
20 |
372 |
357 |
10 |
R37 003600 |
360 |
404 |
20 |
382 |
367 |
10 |
R37 003700 |
370 |
414 |
20 |
392 |
377 |
10 |
R37 003800 |
380 |
424 |
20 |
402 |
387 |
10 |
订货号 |
d |
D |
L |
D1 |
D2 |
C |
R37 003850 |
385 |
425 |
18 |
405 |
392 |
10 |
R37 003950 |
395 |
439 |
22 |
417 |
402 |
10 |
R37 004000 |
400 |
444 |
20 |
422 |
407 |
10 |
R37 104000 |
400 |
450 |
22 |
425 |
408 |
10 |
R37 004200 |
420 |
470 |
22 |
445 |
428 |
10 |
R37 004300 |
430 |
480 |
22 |
455 |
438 |
10 |
R37 004350 |
435 |
485 |
22 |
460 |
443 |
10 |
R37 004400 |
440 |
490 |
28 |
465 |
448 |
10 |
R37 004450 |
445 |
485 |
18 |
465 |
452 |
10 |
R37 004550 |
455 |
505 |
25 |
480 |
463 |
10 |
R37 004700 |
470 |
520 |
22 |
495 |
478 |
10 |
R37 004800 |
480 |
530 |
22 |
505 |
488 |
10 |
R37 104800 |
480 |
530 |
25 |
505 |
488 |
10 |
R37 005000 |
500 |
545 |
20 |
522.5 |
507 |
10 |
R37 105000 |
500 |
550 |
22 |
525 |
508 |
10 |
R37 005250 |
525 |
575 |
22 |
550 |
533 |
13 |
R37 005300 |
530 |
580 |
22 |
555 |
538 |
13 |
R37 005400 |
540 |
590 |
22 |
565 |
548 |
13 |
R37 105400 |
540 |
590 |
25 |
565 |
548 |
13 |
R37 005600 |
560 |
604 |
20 |
582 |
567 |
13 |
R37 105600 |
560 |
610 |
22 |
585 |
568 |
13 |
R37 005800 |
580 |
630 |
22 |
605 |
588 |
13 |
R37 005900 |
590 |
640 |
22 |
615 |
598 |
13 |
R37 006000 |
600 |
650 |
22 |
625 |
608 |
13 |
R37 106000 |
600 |
650 |
28 |
625 |
608 |
13 |
R37 006200 |
620 |
684 |
25 |
652 |
630 |
13 |
R37 006400 |
640 |
684 |
20 |
662 |
647 |
13 |
R37 006500 |
650 |
714 |
25 |
682 |
660 |
13 |
R37 006600 |
660 |
700 |
18 |
680 |
667 |
13 |
R37 006700 |
670 |
714 |
22 |
692 |
677 |
13 |
订货号 |
d |
D |
L |
D1 |
D2 |
C |
R37 106700 |
670 |
734 |
25 |
702 |
680 |
13 |
R37 006800 |
680 |
730 |
22 |
705 |
688 |
13 |
R37 007000 |
700 |
750 |
25 |
725 |
708 |
13 |
R37 007100 |
710 |
760 |
25 |
735 |
718 |
13 |
R37 107100 |
710 |
774 |
25 |
742 |
720 |
13 |
R37 007200 |
720 |
780 |
25 |
750 |
730 |
13 |
R37 007350 |
735 |
799 |
25 |
767 |
745 |
13 |
R37 007500 |
750 |
814 |
25 |
782 |
760 |
13 |
R37 107500 |
750 |
814 |
28 |
782 |
760 |
13 |
R37 007600 |
760 |
804 |
20 |
782 |
767 |
13 |
R37 007750 |
775 |
825 |
25 |
800 |
783 |
13 |
R37 107750 |
775 |
839 |
25 |
807 |
785 |
13 |
R37 007800 |
780 |
820 |
17.7 |
800 |
787 |
13 |
R37 107800 |
780 |
844 |
25 |
812 |
790 |
13 |
R37 008000 |
800 |
864 |
25 |
832 |
810 |
13 |
R37 008100 |
810 |
874 |
25 |
842 |
820 |
16 |
R37 008200 |
820 |
870 |
25 |
845 |
828 |
16 |
R37 008600 |
860 |
920 |
22 |
890 |
870 |
16 |
R37 008700 |
870 |
930 |
20.5 |
900 |
880 |
16 |
R37 108700 |
870 |
930 |
27 |
900 |
880 |
16 |
R37 208700 |
870 |
934 |
25 |
902 |
880 |
16 |
R37 008800 |
880 |
944 |
25 |
912 |
890 |
16 |
R37 009700 |
970 |
1030 |
21.5 |
1000 |
980 |
16 |
R37 009850 |
985 |
1045 |
24.5 |
1015 |
995 |
16 |
R37 0010800 |
1080 |
1140 |
25 |
1110 |
1090 |
16 |
R37 0012200 |
1220 |
1284 |
25 |
1252 |
1230 |
20 |
R37 0012500 |
1250 |
1314 |
25 |
1282 |
1260 |
20 |
R37 0013200 |
1320 |
1420 |
49 |
1370 |
1340 |
20 |
R37 0013300 |
1330 |
1394 |
25 |
1362 |
1340 |
20 |
R37 0016100 |
1610 |
1670 |
20 |
1640 |
1620 |
20 |
|
|
|
