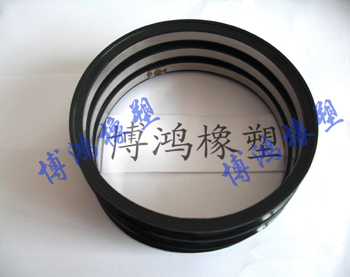

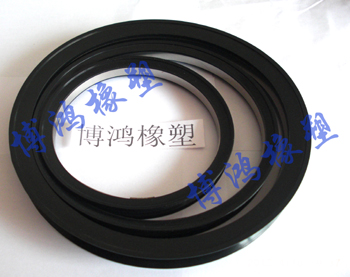

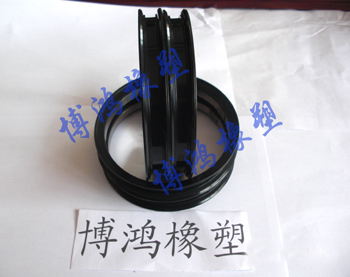

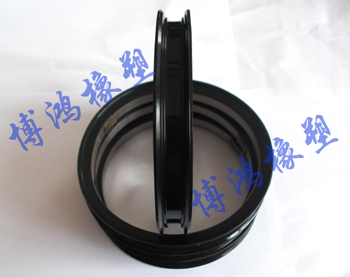

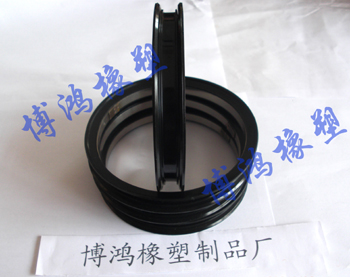

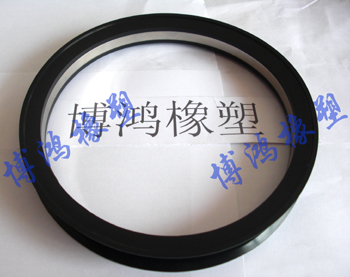

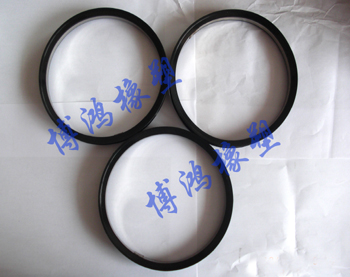

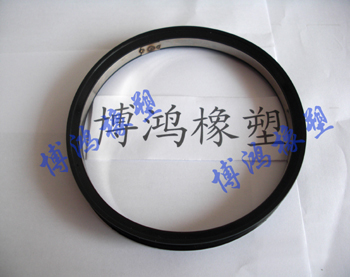

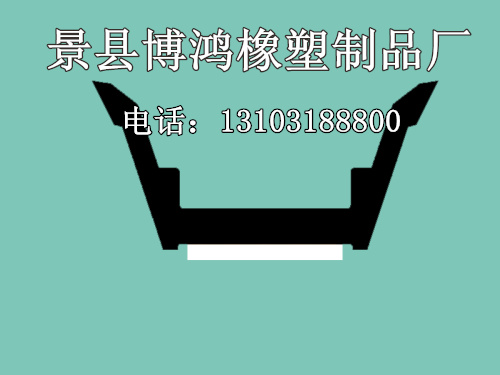

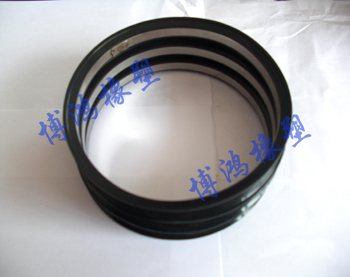

高线轧机双唇密封
双唇密封是具有双重作用:
密封轴承腔体内的润滑油,保证形成连续不断的油膜(油膜起到承载作用,承受轧辊重量和轧机工作载荷)。
密封外界的冷却水,轧制油,铁屑,灰尘等杂物,防止其渗入轴承腔内,避免腔体内润滑油的污染失效造成烧坏轴承,维护轴承的正常运转。
双唇密封规格及型号
JW图号 |
机型 |
规格 |
153772 |
西马克(SMS)轧机 |
7403871 |
153773 |
西马克(SMS)轧机 |
7403872 |
170811 |
摩根(MORGEN)轧机 |
10085300 |
163916 |
摩根(MORGEN)轧机 |
10008534 |
158229 |
摩根(MORGEN)轧机 |
430488A |
163917 |
摩根(MORGEN)轧机 |
10008484 |
177176 |
摩根(MORGEN)轧机 |
10262113 |
171729 |
摩根(MORGEN)轧机 |
10089630 |
高速线材在实际生产过程中,轧制速度较高,通常唇口线速度在80-160米/秒,即转速13000rpm。这对于密封件的性能有一个较严格的要求。工作环境大概如下:
转速:唇口线速度80-160m/s(精轧机)即转速13000rpm,出材速度100m/s。
油温:38~45℃。
介质:油膜轴承油(例如美孚525,533等),水及外界氧化铁屑。
油压:0.24~0.4Mpa。
双唇密封材质必须满足一下性能要求。(备注:根据实际生产情况,氢化丁腈是最佳的选择。)
项目 |
监测方法 |
弹性体性能指标 |
硬度 |
GB/T531-92 |
75±3 |
扯断强度 |
GB/T531-92 |
≥14Mpa |
扯断伸长率 |
GB/T531-92 |
≥250% |
压缩永久变形 |
GB/T531-92 |
≤28% |
耐油: |
1#油 |
GB/T531-92 |
-10-+5 |
3#油 |
0-+20 |
|
