1.特点:旋转端面用纯胶密封,防止外界的灰尘、粉末、水及它们的混合物和油脂等进入轴承或密封系统。可用于大部分轴承中,并且可以作为副密封用于主密封容易失效的恶劣环境中。
2.材料一般情况下选用丁腈橡胶NBR;在使用温度高于100°C,或者极端耐化学介质的情况下,选用氟橡胶FKM。
3.性能安装方便,可以正常拉伸并依靠橡胶本身的弹性使其紧包在旋转轴上;唇口接触压力小,并且接触压力随线速度的增加而降低,耐磨性好;允许一定程度的轴偏心;有效防止灰尘、粉末、水、油脂等的侵入。
4.工况条件(以下极限数值不可同时出现)速度:≤15m/s(取决于橡胶的材质)温度:-35~180°C(取决于橡胶的材质)介质:水、灰尘、粉末、油脂等。5.推荐的摩擦表面质量
Ra(μm ) |
线速度 |
介质 |
0.4-0.8 |
> 10 |
油、水 |
0.8-1.6 |
5-10 |
飞溅油、飞溅水、油脂, |
1.6-2.0 |
1-5 |
油脂、灰尘、飞溅水 |
2.0-2.5 |
<1 |
油脂、灰尘 |
表面质量不能超过Ra 0.05 μm。

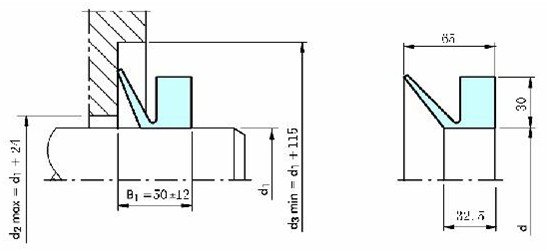

6.装配示意图
|
