1.特点:外圆为金属骨架、弹簧加压密封唇、精加工的模压刃口,机械去飞边。
2.材料:橡胶材料为丁腈橡胶NBR,或用氟橡胶FKM;金属骨架为低碳钢。
3.性能:广泛用于工业的各个领域、金属外圆使密封圈在腔膛中的安装特别牢固和精确,但外圆对低粘度介质和气体介质的密封作用有限、安装使用时建议在外圆涂敷不干型密封胶。
4.使用工况:压力:0~0.05MPa 温度:-25~+80°C(丁腈胶骨架油封)或-20~+180°C(氟橡胶骨架油封) 速度:0~25m/s(GSBB)或0~15m/s(GSB) 介质:水、润滑油、油脂。

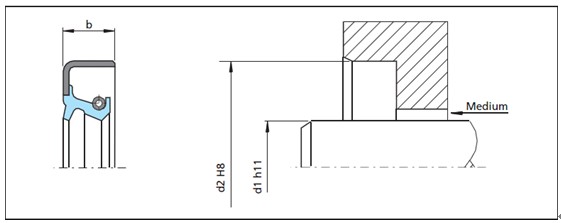

5. 腔体和机加工标准
轴公差 ISO h 11
同心度 IT 8
粗糙度 R a = 0,2 - 0,8 μm R z = 1,0 - 5,0 μm R max = < 6,3 μm
硬度 45-60 HRC
光洁度 不得有纵横向刀纹,最好用横向进给精磨
腔体公差 ISO H7
粗糙度 R z = 6,3 - 16 μm 细心安装是保证密封圈良好功能的先决条件
6.特别订货要求
在需要此尺寸表中未举例的油封,或者在尺寸表中是标准油封但使用了专用材料(橡胶、金属骨架、弹簧)时,需要新的成型模具,请和我公司联系。订购带间隔的油封时,请在订货单规格后面指定隔垫厚度H
|
|
