1.特点:外圆为金属骨架、弹簧加压密封唇、精加工的模压刃口，机械去飞边。
2.材料:橡胶材料为丁腈橡胶NBR，或用氟橡胶FKM；金属骨架为低碳钢。
3.性能:广泛应用于普通工业的各个领域适用于较大尺寸和粗糙定位面配合的油封座孔。（注：当密封低粘度介质和气态时，金属骨架外缘和腔体内缘之间的静态密封效果是有限的。）
4.使用工况:压力：0～0.05MPa 温度：-25~+80°C（丁腈胶骨架油封）或-20~+180°C(氟橡胶骨架油封) 速度：0~25m/s(GSBB)或0~15m/s(GSB) 介质：水、润滑油、油脂。

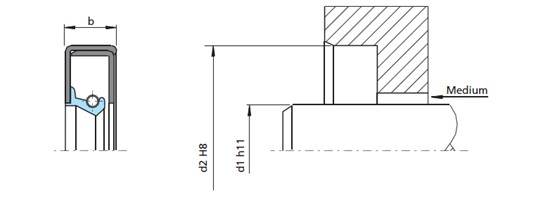

5. 腔体和机加工标准
轴公差 ISO h 11
同心度 IT 8
粗糙度 R a = 0,2 - 0,8 μm
R z = 1,0 - 5,0 μm
R max = < 6,3 μm
硬度 45-60 HRC
光洁度 不得有纵横向刀纹，最好用横向进给精磨
腔体 公差 ISO H7
粗糙度 R z = 6,3 - 16 μm
细心安装是保证密封圈良好功能的先决条件
6.特别订货要求
在需要此尺寸表中未举例的油封，或者在尺寸表中是标准油封但使用了专用材料（橡胶、金属骨架、弹簧）时，需要新的成型模具，请和我公司联系。订购带间隔的油封时，请在订货单规格后面指定隔垫厚度H
